Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Кафедра «Конструкционные материалы и специальные технологии»

ТЕХНОЛОГИЯ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ

Методические указания и контрольные задания по дисциплинам «Технология конструкционных материалов», «Материаловедение. Технология конструкционных материалов» для студентов заочной формы обучения механических направлений

и специальностей

Составители: В.В. Акимов, М.Я. Швец, А.Ф. Мишуров, М.С. Корытов

Омск

СибАДИ

2012

УДК 621.73 ББК 34.623

Рецензент – д.т.н., проф. Певнев Н.Г.

Методические указания и контрольные задания по дисциплинам «Технология конструкционных материалов», «Материаловедение. Технология конструкционных материалов» для студентов очной и заочной форм обучения для технических специальностей и направлений факультетов «Автомобильный транспорт», « Нефтегазовая и строительная техника», Автомобильные дороги и мосты», в соответствии требованиями ФГОС ВПО.

Технология конструкционных материалов: методические указания и кон-

трольные задания по дисциплинам «Технология конструкционных материалов», «Материаловедение. Технология конструкционных материалов» для студентов заочной формы обучения механических направлений и специальностей / В.В. Акимов, М.Я. Швец, А.Ф. Мишуров, М.С. Корытов. – Омск: СибАДИ, 2012. 24 с.

Приводятся основные вопросы курса технологии конструкционных материалов, указаны главные моменты, на которые следует обратить внимание студентам заочной формы обучения при изучении данной дисциплины. Приведены варианты заданий к контрольным работам.

Табл. 1. Ил. 30. Библиогр.: 6 назв.

© ФГБОУ ВПО «СибАДИ», 2012

Введение

Студенты заочной формы обучения по указанию преподавателя должны выполнить контрольное задание по дисциплине «Технология конструкционных материалов». При этом изучается цикл горячей обработки металлов, куда входят разделы литейного производства, обработки металлов давлением и сварочного производства.

1. Методические указания по выполнению контрольного задания

Первый вопрос относится к разделу «Литейное производство». При ответе на него необходимо разобрать технологию изготовления литейной песчаной формы. В том числе, необходимо: а) по чертежу детали разработать чертеж отливки и на нем показать линию разъема модели, припуски на обработку, усадку, галтели, формовочные уклоны, литниковую систему; б) дать эскиз собранной и подготовленной к заливке формы; в) изложить вопросы механизации литейных процессов.

Второй вопрос относится к обработке металлов давлением (ОМД). Необходимо изложить основные требования к нагреву металлов перед ОМД: температуры нагрева, а также начала и конца обработки. Обратить внимание на основные дефекты металла, дать понятия полосчатой структуры, перегрева и пережога металла. Дать ответ на вопрос: как предотвратить появление дефектов. Дать понятия наклепа и рекристаллизации при ОМД. Изучить методы свободной ковки, горячей и холодной объемной штамповки, листовой штамповки, области их применения.

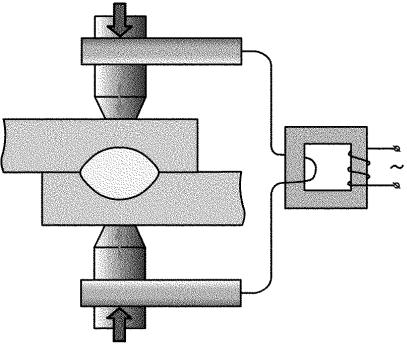

Третий вопрос относится к сварочному производству. Необходимо выполнить анализ различных видов сварки, как основного технологического процесса получения неразъемных соединений. Особое внимание следует уделить термическим способам сварки, обеспечивающим экономию металла, т.к. при этом, главным образом, соединения выполняются встык. Не менее важное значение имеют термомеханические способы и главные из них – точечная, шовная и стыковая контактная сварка. В контрольном задании необходимо дать письменные ответы на поставленные вопросы. Ответ должен быть кратким, но точным и по существу. Материалы, требующие графического оформления, выполняются в виде схем и эскизов. На страницах текста должны быть оставлены поля для замечаний рецензента.

Страницы должны быть пронумерованы, а на эскизы и рисунки должны быть даны в тексте ссылки. В конце выполненного контрольного задания необходимо привести список использованной литературы [1-6], дату выполнения и подпись исполнителя.

3

Задания на контрольную работу каждому студенту назначается индивидуально. Варианты задания выбираются по последним двум цифрам шифра зачетной книжки согласно таблице выбора вариантов. Например: для шифра зачетной книжки Аз-12-59 для выполнения контрольной работы из таблицы необходимо взять вопросы № 2, № 15 и № 30 по литейному производству, ОМД и сварочному производству соответственно.

2.Вопросы к контрольной работе

2.1.Литейное производство

1.По эскизу детали (рис. 1) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскизы модели, и собранной литейной формы (в разрезе). Опишите последовательность изготовления формы методом ручной формовки.

2.По эскизу детали (рис. 2) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскизы модели и собранной литейной формы (в разрезе). Опишите последовательность изготовления формы методом ручной формовки.

3.По эскизу детали (рис. 3) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскизы модели и собранной литейной формы (в разрезе). Опишите последовательность изготовления формы методом ручной формовки.

4.По эскизу детали (рис. 4) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскизы модели и собранной литейной формы (в разрезе). Опишите последовательность изготовления формы методом ручной формовки.

5.По эскизу детали (рис. 5) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскиз собранной литейной формы (в разрезе). Опишите последовательность изготовления формы одним из методов машинной формовки.

6.По эскизу детали (рис. 6) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскиз собранной литейной формы (в разрезе). Опишите последовательность изготовления формы одним из методов машинной формовки.

7.По эскизу детали (рис. 7) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскиз собранной литейной формы (в разрезе). Опишите последовательность изготовления формы одним из методов машинной формовки.

8.По эскизу детали (рис. 8) разработайте эскиз отливки с модельнолитейными указаниями, приведите эскиз собранной литейной формы (в

4
