гдесд - сдельная расценка;
Счас - часовая тарифная ставка соответствующего разряда работы,
руб;шт.к - норма штучно-калькуляционного времени;
=49,36
руб/дет
3) Определяется премия
,
где
%Пр - процентное начисление на премии;
4) Определяется дополнительная заработная плата
,
где
-
процентное начисление на дополнительную зарплату
5) Определяется отчисление во внебюджетные фонды
,
где
-
основная зарплата которая складывается из прямой зарплаты и премий;
-
процентное начисление на отчисления во внебюджетные фонды
6) Общезаводские расходы
,
где
-
процентное начисление на общезаводские расходы;
7) Определяется цеховые расходы - расходы, возникающие на уровне
цеха;
,
где
%Цр - процентное начисление на цеховые расходы;
Цеховая себестоимость составит 320,94 руб
Заводская себестоимость составляет 397 руб
Из
данного расчета следует, что измененных технологический процесс изготовления
детали «Держатель» экономически выгоднее заводского технологического процесса,
т.к. снижается себестоимость изготовления детали.
3. Организационная часть.
3.1 Организация рабочего места
Организация рабочего места представляет собой комплекс мероприятий, направленных на создание всех необходимых условий для высокопроизводительного труда, повышения его содержательности и охраны здоровья рабочего. Она включает: специализацию рабочего места, рациональную планировку рабочего места, оснащение рабочего места оборудованием, инвентарем и оснасткой, бесперебойное обеспечение рабочего места энергоносителями, транспортом и т.п., создание комфортных условий труда. Рабочее место является первичным звеном производственно-технологической структуры предприятия, в которой осуществляется процесс производства, его обслуживание и управление. Именно здесь происходит соединение трех основных элементов этого процесса и достигается его главная цель - производства предметов труда, оказание услуг либо технико-экономическое обеспечение и управление этими процессами. От того, как организованы рабочие места, во многом зависит эффективность использования самого труда, орудий и средств производства и, соответственно, производительность труда, себестоимость выпускаемой продукции, ее качество и многие другие экономические показатели функционирования предприятия.
Внешняя планировка рабочего места - это размещение основного оборудования организационной оснастки, подъемно-транспортных средств, приспособлений, заготовок и готовых деталей. Внутренняя планировка рабочего места включает размещение в инструментальных шкафах и ящиках инструмента, приспособлений и предметов по уходу за оборудованием и поддержанию чистоты на рабочем месте.
Рабочее место состоит из следующих элементов:
1. производственной площади;
2. основного оборудования;
3. устройств для хранения материалов, заготовок, готовой продукции, отходов и брака;
4. устройства для хранения инструментов, оснастки и приспособлений;
5. подъемно-транспортных устройств;
Рабочее место представляет собой закрепленную за отдельным рабочим или группой рабочих часть производственной площади, оснащенную необходимыми технологическим, вспомогательным, подъемно-транспортным оборудованием, технологической и организационной оснасткой, предназначенными для выполнения определенной части производственного процесса.
Каждое рабочее место имеет свои специфические особенности, связанные с особенностями организации производственного процесса, многообразием
форм конкретного труда. Состояние рабочих мест, их организация напрямую определяют уровень организации труда на предприятии. Кроме этого организация рабочего места непосредственно формирует обстановку, в
которой постоянно находится работник на производстве, что влияет на его самочувствие, настроение, работоспособность и, в конечном итоге, на производительность труда.
Организация рабочего места представляет собой материальную основу, обеспечивающую эффективное использование оборудования и рабочей силы. Главной ее целью является обеспечение высококачественного и эффективного выполнения работы в установленные сроки на основе полного использования оборудования, рабочего времени, применения рациональных приемов и методов труда, создания комфортных условий труда, обеспечивающих длительное сохранение работоспособности работников. Для достижения этой цели к рабочему месту предъявляются технические, организационные, экономические требования.
1. С технической стороны рабочее место должно быть оснащено прогрессивным оборудованием, необходимой технологической и организационной оснасткой, инструментом, контрольно-измерительными
приборами, предусмотренными технологией, подъемно-транспортными средствами.
2. С организационной стороны имеющееся на рабочем месте оборудование должно быть рационально расположено в пределах рабочей зоны; найден вариант оптимального обслуживания рабочего места сырьем, материалами, заготовками, деталями, инструментом, ремонтом оборудования и оснастки, уборкой отходов; обеспечены безопасные и безвредные для здоровья рабочих условия труда.
3. С экономической стороны организация рабочего места должно обеспечить оптимальную занятость работников, максимально высокий уровень производительности труда и качество работы.
Таким образом, задачи организации труда в области организации рабочих
мест направлены на достижение рационального сочетания вещественных элементов
производственного процесса и человека, обеспечение на этой основе высокой
производительности и благоприятных условий тру
Таблица 7 Обслуживание рабочего места и условия труда
|
Предприятие |
Карта организации труда на рабочем месте |
Цех, участок. Рабочее место |
||||
|
|
|
|
||||
|
Исходные данные |
Предмет труда и технологии обработки |
Форма организации труда |
Форма оплаты труда |
|||
|
|
|
|
|
|||
|
|
Деталь-представитель - пробка |
Индивидуальная |
Сдельно Премиальная |
|||
|
|
Материал - сталь Ст40х |
|
|
|||
|
|
Вид заготовки - штамповка |
|
|
|||
|
|
Масса заготовки, в кг - 6,7 |
|
|
|||
|
|
Операция 010 Токарная с ЧПУ |
|
|
|||
|
|
№ технологической карты |
|
|
|||
|
Трудовой |
Элементы процесса труда |
График многостаночного обслуживания |
||||
|
|
Взять заготовку, установить в приспособлении и закрепить ее. Обработать деталь согласно документации. Проверить размеры и снять заготовку, уложить в тару |
- |
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|||
|
|
Оснастка |
Габарит размеры |
Количество |
|||
|
Рабочие место |
Тех. оборудование |
2270x1100 |
1 |
16Е20Ф1-02 |
||
|
|
Токарно-винторезный с ЧПУ |
|
|
ГОСТ 166-88 |
||
|
|
Техоснастка |
|
|
|
||
|
|
Штангенциркуль |
|
1 |
|
||
|
|
Орг. оснастка: |
|
|
|
||
|
|
- решетка под ноги |
|
1 |
|
||
|
|
- столик приёмный |
|
1 |
|
||

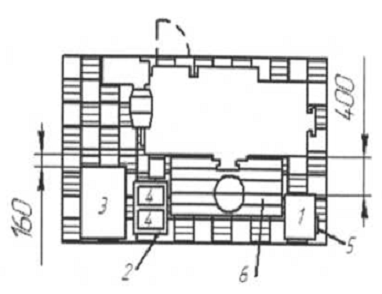

Таблица 8 Планировка рабочего места
|
|
Пространственная организация рабочего места (планировка) оператора на станке с ЧПУ |
|
1. столик с инструментальными ящиками; 2. - стол приемный С8705.23; 3. - стеллаж-подставка СД3702.10А; 4. - тара производственная; 5. - планшет для чертежей СД3750.04; - решетка под ноги рабочему |
|
Таблица 9
|
|
Функции обслуживания |
Исполнители, способы и режим обслуживания |
|
Обслуживание рабочего места |
Обеспечение технической документацией, заготовками, транспортом |
Производственно-диспетчерский отдел |
|
|
Выдача задания и систематический инструктаж рабочего |
Мастер |
|
|
Обеспечение чертежами, инструментом, приспособлением |
Инструментально-раздаточная кладовая |
|
|
Обеспечение наладки оборудования и оснастки |
Наладчик |
|
|
Обеспечение ремонта и ремонтного обслуживания технологического и энергетического оборудования |
Ремонтно-энергетическая служба |
|
|
Обеспечение контроля качества обработки детали |
Отдел технического контроля |
|
Условия труда |
Факторы |
Нормы |
|
|
Температура ГОСТ 12.1005-88 |
18-25 °С |
|
|
Влажность ГОСТ 12.1005-88 |
40-60% |
|
|
Уровень шума ГОСТ 12.1003-83 |
до 70 ДБ |
|
|
Освещенность ГОСТ 1003-83 |
200-500 пк |
|
Требования к исполнителю |
Профессия - оператор станка с ЧПУ |
|
|
|
Тарифный разряд - 4 |
|
3.2 Охрана труда и техника
безопасности на рабочем месте
Охрана труда и соблюдение правил техники безопасности очень важны.
Правильно организованная работа по обеспечению безопасности труда повышает дисциплинированность работников, что, в свою очередь, ведет к повышению производительности труда, снижению количества несчастных случаев, поломок оборудования и иных нештатных ситуаций, то есть повышает в конечном итоге эффективность производства.
Охрана труда подразумевает обеспечение безопасности работников во время исполнения ими служебных обязанностей. Правильный подход к организации охраны труда на предприятии, грамотное использование различных нематериальных способов стимулирования работников дают последним необходимое чувство надежности, стабильности и заинтересованности руководства в своих сотрудниках.
Требования технике безопасности до начала работы:
1. Необходимо проверить и подготовить к работе необходимый инструмент и приспособление, убедиться в их исправности.
2. Проверить исправность станка, наличие заземления, действие рукояток и кнопок.
3. Проверить надежность закрепления заготовки.
4. Обо всех замеченных неисправностях станка необходимо немедленно сообщить мастеру и без его разрешения не приступать к работе.
5. Требования технике безопасности во время работы:
6. Не работать на станке в рукавицах.
7. Необходимо проверить, чтобы режущие инструменты были правильно заточены и не имели трещин.
8. При работе на станке, его рабочая зона должна быть защищена защитным устройством и в случае неисправности обращаться к мастеру.
Охрану предприятия осуществляют пожарные части, расположенные на участках, примыкающих к дорогам общего пользования. Задачами пожарных подразделений по охране объектов являются: проведение профилактической работы по контролю за соблюдением противопожарной безопасности, своевременному устранению выявленных противопожарных недочетов и предупреждению пожаров, а так же созданию условий для безопасности людей и быстрой эвакуации людей, оборудование и материалов в случае пожаров и успешное их тушение.
Так же ответственность за обеспечение пожарной безопасности на предприятии несут руководители этих объектов, а на участках, складах, отделах, цехах руководители этих подразделений. Это работники обязаны:
· проводить повседневный контроль выполнения противопожарного режима;
· устанавливать четкий режим проведения сварочных и других огневых работ;
· организовать специальную уборку помещений в период работы и перед окончанием смены;
· определять помещения для хранения сырья, а также количество единовременного совместного хранения в них сырья.
Правила и инструкции по охране труда Министерство труда Российской Федерации от 17.12. 2002 года постановлением № 80 утвердило Методические рекомендации по разработке государственных нормативных требований охраны труда. Данным документом установлен порядок разработки, согласования, утверждения, учета, издания, распространения, отмены правил и инструкций по охране труда, установлены требования к их построению, содержанию, оформлению и обозначению, порядок их проверки, пересмотра и обеспечения ими предприятий, а также надзор и контроль за их соблюдением. Правила по охране труда не исключают действия стандартов Системы стандартов безопасности труда (ССБТ), строительных и санитарных норм и правил, а также правил, норм безопасности, утвержденных федеральными надзорами России, и не должны противоречить этим документам. Правила по охране труда - нормативный акт, устанавливающий требования по охране труда, обязательные для исполнения при проектировании, организации и осуществлении производственных процессов, отдельных видов работ, эксплуатации производственного оборудования, установок, агрегатов, машин, аппаратов, а также при транспортировании, хранении, применении исходных материалов, готовой продукции, веществ, отходов производств и т. д. Правила по охране труда могут быть межотраслевого и отраслевого назначения. Межотраслевые правила по охране труда утверждаются Министерством труда Российской Федерации, а отраслевые правила - соответствующими федеральными органами исполнительной власти по согласованию с Министерством труда Российской Федерации. Правила по охране труда утверждаются на определенный срок действия или без ограничения этого срока. Инструкция по охране труда - нормативный акт, устанавливающий требования по охране труда при выполнении работ в производственных помещениях, на территории предприятия, на строительных площадках и в иных местах, где производятся эти работы или выполняются служебные обязанности Инструкции по охране труда могут быть типовыми (отраслевыми или межотраслевыми) и для работников предприятий (для отдельных должностей, профессий и видов работ). Типовые инструкции утверждаются федеральными органами исполнительной власти после проведения предварительных консультаций с соответствующими профсоюзными органами. В качестве типовой инструкции данной отрасли может быть использована типовая инструкция другой отрасли для работников соответствующих профессий (видов работ) с согласия федерального органа исполнительной власти, утвердившего указанную инструкцию.
