Образец отчета по Практическому занятию № 11

«Анализ качества продольного профиля сортировочной горки»

1. Проверка интервалов времени на расчетных элементах между смежными бегунами (по трудному пути) производится графически по полученным и построенным при выполнении практического занятия № 10 фазовым траекториям скатывания расчетных бегунов (по кривым времени скатывания расчетных бегунов ОП1-ОХ85-ОП2).

2. Проверки производятся по первому и последнему стрелочному переводу, по первому вагонному замедлителю 1 и 2 тормозных позиций, а также по последнему предельному столбику трудного пути № …. Результаты проверок приведены в таблице 1.

Таблица 1 – Результаты проверок интервалов времени на расчетных элементах

№	Название проверки	Сочетание расчетных бегунов	Нормативное значение интервала , с	Факти-ческое значение интервала времени , с	Вывод о достаточ-ности интервала
1	По первому СП	ОП1 – ОХ85	1	1,7	1,7 ≥ 1
2	По первому СП	ОХ85– ОП2	1	4,4	4,4 ≥ 1
3	По первому замедлителю 1ТП	ОП1 – ОХ85	0,7 (для КВ3)	1,8	1,8 ≥ 0,7
4	По первому замедлителю 1ТП	ОХ85– ОП2	0,7 (для КВ3)	7,3	7,3 ≥ 0,7
5	По первому замедлителю 2ТП	ОП1 – ОХ85	0,7 (для КВ3)	1,1	1,1 ≥ 0,7
6	По первому замедлителю 2ТП	ОХ85– ОП2	0,7 (для КВ3)	8,7	8,7 ≥ 0,7
7	По последнему СП	ОП1 – ОХ85	1	2,3	2,3 ≥ 1
8	По последнему СП	ОХ85– ОП2	1	4,0	4,0 ≥ 1
9	По предельному столбику	ОП1 – ОХ85	1	4,1	4,1 ≥1
10	По предельному столбику	ОХ85– ОП2	1	6,3	6,3 ≥1

---

Примечание к таблице 1:

1. Нормативное значение интервала времени для проверок по стрелочным переводам и предельному столбику принимается равным 1 с.

2. Нормативное значение интервала времени для проверок по замедлителям тормозных позиций определяется по таблице 2 в зависимости от используемых горочных замедлителей на спускной части сортировочной горки.

3. Фактическое значение интервала времени определяется графически (непосредственным измерением длины соответствующего отрезка на рисунке 1 с учетом масштаба шкалы времени).

Таблица 2 – Нормативное значение интервала времени для выполнения проверок по замедлителям тормозных позиций, с

Показатель	Нормативное значение показателя замедлителя
	КВ-3	КНП-5 (ВЗКН)	ВЗПГ-3	ВЗПГ-5	КЗ-3	КЗ-5	РНЗ-2	РНЗ-2М	ПНЗ-1
Время затормажива­ния замедлителя, с	0.6	0.8	0.7	0.7	0,8	0.8	0,7	0,7	0.7
Время оттормаживания замедлителя, с	0.7	1.2	0.6	0.6	0.7	0.7	0.6	0.6	0.6

3. Если в результате проверок интервалов на разделительных элементах установлено, что все они удовлетворяют предъявляемым требованиям, то можно сделать общий вывод о том, что при заданной скорости роспуска состава и других принятых в проекте технических параметрах горки обеспечивается образование на разделительных элементах необходимых временных интервалов.

По результатам проверок фактических интервалов времени на расчетных элементах трудного пути (см. таблицу 1) сделан вывод о их достаточности ( > ), что говорит о том, что на запроектированной сортировочной горке имеются резервы для повышения расчетной скорости роспуска свыше нормативной.

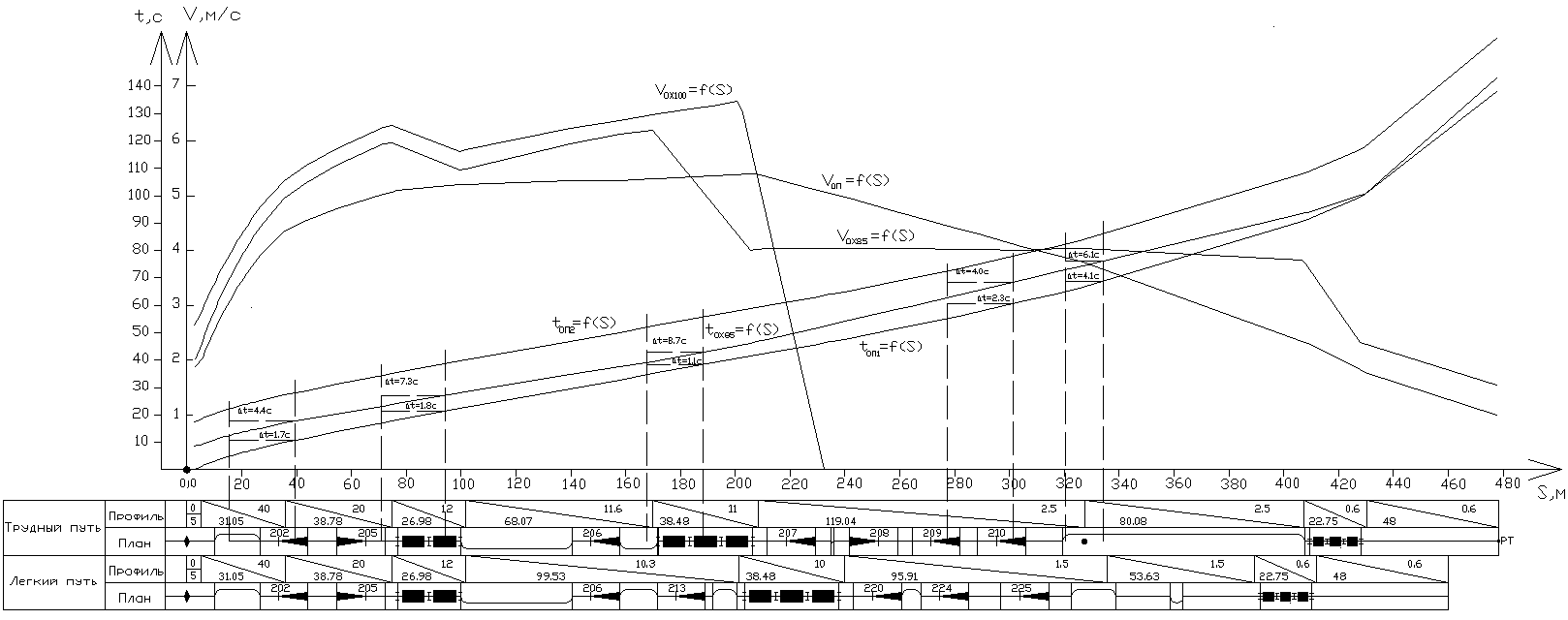

Рисунок 1 – Пример оформления развернутых плана и профиля трудного и легкого путей, нанесения фазовых траекторий скатывания расчетных бегунов (графики времени ОП1-ОХ85-ОП2, графики скорости ОП, ОХ85 и ОХ100), а также выполнения проверок интервалов времени на расчетных элементах трудного пути

---
