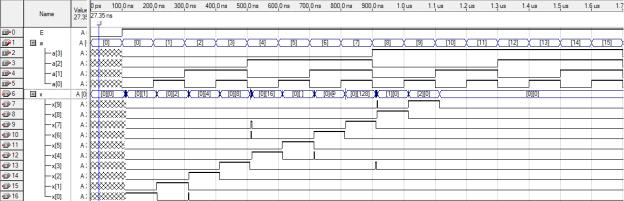

Рисунок 2.4.1 – моделирование в режиме Timing

Так как моделирование в режиме Timing приближено к реальности и отображает задержки переключателя, из-за чего результат немного искажается от идеального. Сравнивания рисунок 2.4.1 и таблицу истинности 2.1.1, можно сделать вывод, что результаты совпадают.

На рисунке 2.4.2 представлено моделирование схемы в режиме Functional.

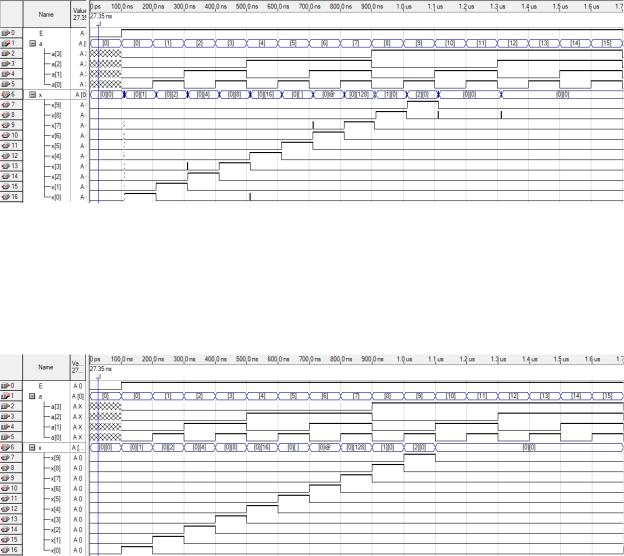

Рисунок 2.4.2 моделирование в режиме Functional

Один временной интервал равняется 100 наносекунд. Если сравнивать моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.

2.5 КОД НА VHDL

Ниже представлен код схемы на VHDL: library ieee;

use ieee.std_logic_1164.all; entity DC_10_4vhd is port(

a:in std_logic_vector(3 downto 0); E:in std_logic;

x:out std_logic_vector(9 downto 0)); end;

architecture sync of DC_10_4vhd is begin

process(all) begin

11


if E = '1' then case a is

when "0000" => x <= "0000000001"; when "0001" => x <= "0000000010"; when "0010" => x <= "0000000100"; when "0011" => x <= "0000001000"; when "0100" => x <= "0000010000"; when "0101" => x <= "0000100000"; when "0110" => x <= "0001000000"; when "0111" => x <= "0010000000"; when "1000" => x <= "0100000000"; when "1001" => x <= "1000000000"; when others => x <= "0000000000"; end case;

end if;

end process; end;

E, a[3..0] – является входами, x[9..0] – выходами, выдающими результат схемы.

2.6 СХЕМА ДЛЯ КОДА HDL

На рисунке 2.6.1 представлена схема для кода HDL в RTL viewer.

12

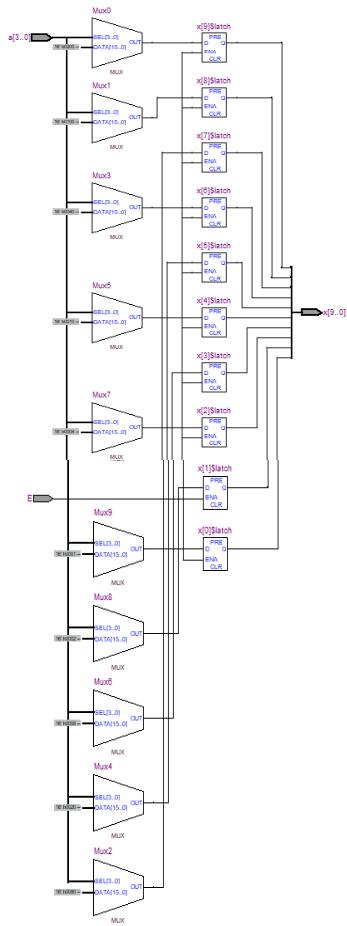

Рисунок 2.6.1 – схема из RTL viewer для кода HDL

13


1.7 МОДЕЛИРОВАНИЕ УСТРОЙСТВА, ОПИСАННОГО КОДОМ HDL

На рисунке 2.7.1 представлено моделирование кода в режиме Timing.

Рисунок 2.7.1 – моделирование схемы в режиме Timing

Из рисунка можно увидеть, что есть полная схожесть с таблицей истинности, а так же с моделированием по схеме.

14


3.ПРИОРИТЕТНЫЙ ШИФРАТОР 8-3

3.1ТАБЛИЦА ИСТИННОСТИ

Втаблице 3.1.1 приведена таблица истинности для приоритетного шифратора 8-3(8 входов и 3 выхода).

Таблица 3.1.1 – таблица истинности приоритетного шифратора 8-3









Входы













Выходы





E









x











a







G

E0



7

6

5



4



3

2

1

0

2

1



0







0

x

x

x



x



x

x

x

x

0

0



0



0

0

1

0

0

0



0



0

0

0

1

0

0



0



1

0

1

0

0

0



0



0

0

1

x

0

0



1



1

0

1

0

0

0



0



0

1

x

x

0

1



0



1

0

1

0

0

0



0



1

x

x

x

0

1



1



1

0

1

0

0

0



1



x

x

x

x

1

0



0



1

0

1

0

0

1



x



x

x

x

x

1

0



1



1

0

1

0

1

x



x



x

x

x

x

1

1



0



1

0

1

1

x

x



x



x

x

x

x

1

1



1



1

0

1

0

0

0



0



0

0

0

0

0

0



0



0

1

3.2 ФОРМУЛА

= ∩ ( 7 6 5 4 3 2 1 0) 0 = ∩ 7 ∩ 6 ∩ 5 ∩ 4 ∩ 3 ∩ 2 ∩ 1 ∩ 0

0 = ∩ ( 7 7 ∩ 6 ∩ 5 7 ∩ 6 ∩ 5 ∩ 4 ∩ 3 7 ∩ 6 ∩ 5 ∩ 4 ∩ 3 ∩ 2 ∩ 1)

1 = ∩ ( 7 7 ∩ 6 7 ∩ 6 ∩ 5 ∩ 4 ∩ 3 7 ∩ 6 ∩ 5 ∩ 4 ∩ 3 ∩ 2)

2 = ∩ ( 7 7 ∩ 6 7 ∩ 6 ∩ 5 7 ∩ 6 ∩ 5 ∩ 4)

3.3 ФУНКЦИОНАЛЬНАЯ СХЕМА

На рисунке 3.3.1 представлена функциональная схема.

15
